潔凈室封閉插接母線施工安裝
發布者：翼展凈化工程公司瀏覽次數：發布時間：2022-09-12
1）施工準備
①對安裝材料的要求：封閉插按母線應具有出廠合格證、安裝技術文件。技術文件的內容應包括額定電壓、額定容量、試驗報告等技術參數，且型號、規格、電壓等級應符合設計要求。各種規格的型鋼應無明顯銹蝕，卡件、各種螺栓、墊圈應符合設計要求，并應為熱鍍鋅制品。其他材料如防腐油漆、電焊條等應有出廠合格證。
② 主要機具、工具：主要機具包括工作臺、臺虎鉗、鋼鋸、榔頭、油壓煨彎器、電鉆、電錘電焊機、力短扳手等；測試工具包括鋼角尺、鋼卷尺、水平尺、絕緣搖表等
③作業條件：施工圖紙及產品技術文件應齊全。封閉插接母線安裝部位的建筑裝飾工程應全部完成，相關的管道工程應安裝完畢，并辦理相關交接，電氣設備（配電箱、柜等）應安裝完畢，且檢驗合格。
（2）施工安裝作業
1）作業流程：設備材料檢查一支架制作及安裝一封閉插接母線安裝一>試運行驗收。
2）設備材料檢查：設備材料開箱檢查，應由安裝單位、建設單位或供貨單位共同進行；根據裝箱單檢查設備及附件，其規格、數量、品種應符合設計和訂購要求，并做好記錄。檢直設備及附件，分段標志應清晰齊全、外觀無損份變形，母線絕緣電阻應符合設計要求。者檢查發現設備及附件不符合設計 和質量要求時，應進行相應處理，并經設計和建設方認可后才能進行安裝。
3）支架制作和安裝：應依據設計和產品技術文件的要求制作和安裝，如設計和產品技術文件無規定時，可按下列要求制作和安裝。
①支架制作：根據施工現場結構狀況，支架可采用角鋼或槽鋼制作。“L”字形、‘U’字形一般宜采用“一”字形、“下”字形四種類型。支架加工制作時根據選好的材料型號、測量好的尺寸下料，下料禁止氣焊切割，加工尺才最大誤差為5mm。型鋼支架的煨彎宜使用臺甜用榔頭打制，也可使用油壓煨彎器用模具頂制。支架上鉆孔應用臺鉆或手電鉆，不得用氣焊割孔，孔徑不得大于固定螺栓的直徑 2mm。螺桿套扣，應用套絲機或套絲板加工，不許斷絲。
② 支架的安裝：封閉插接母線的拐彎處以及與箱（盤）連接處應設有支架。直段插接母線支架的距離不應大于 2m。埋注支架用水泥砂漿，灰砂比1：3；425 號及其以上的水泥，應注飽滿、嚴實，不高出墻面，埋深不少于 80mm。固定支架的膨賬螺栓不少于兩條。一個吊架應用兩根吊桿，固定牢固，螺扣外露2~4 扣，膨胩螺栓應加平墊和彈簽墊，吊架應采用雙螺母夾緊支架應安裝牢固、無明顯扭曲，采用金屬吊架固定時應有防晃支架。配電母線槽的圓鋼吊架直徑不得小于 8mm，照明母線槽的圓鋼吊架直徑不得小于 6mm。金屬支架應進行防腐處理母線
4） 封閉式母線安裝

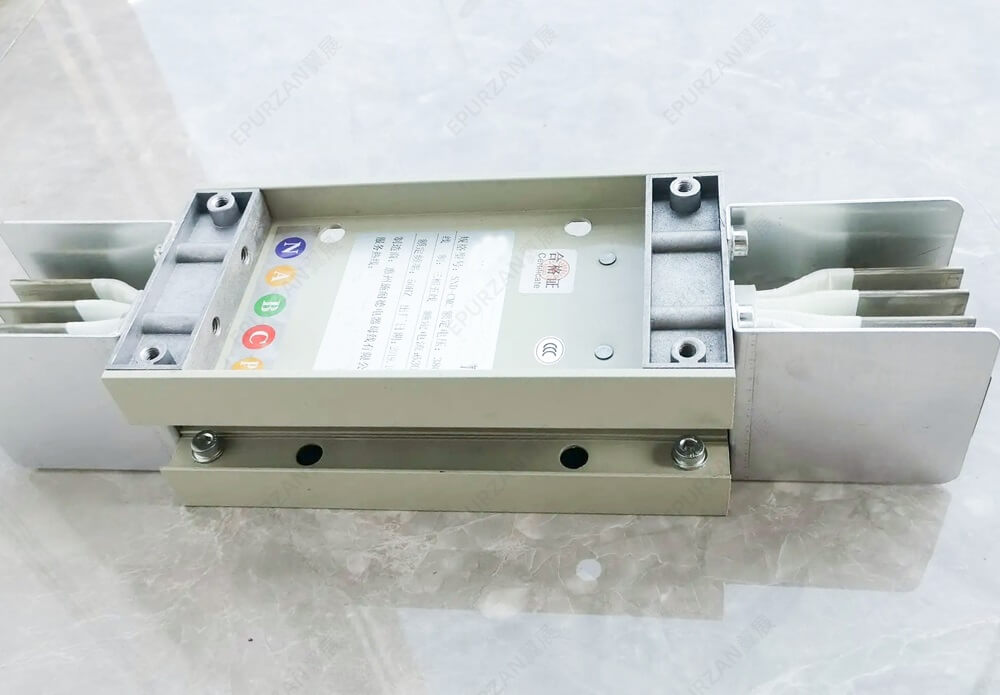

①一般要求：封閉插接母線應按設計和產品技術文件規定進軟連接行組裝，組裝前應對每段進行絕緣電阻的測定，測量結果應符合設計要求，并做好記錄母線槽水平敷設的距地高度不應小于2.2m，固定距離不得大于2.5m。母線槽的端頭應裝封閉單。各段母線槽外殼的連接應是可拆的，外殼間有跨接地線，兩端應可靠接地。母線與設備的連接宜采用軟連接。母線緊固螺栓應由廠家配套設備供應，應用力矩板手緊固。
② 母線槽沿墻水平安裝。安裝高度應符合設計要求，無要求時距地面不應小于 2.2m，母線應可靠固定在支架上。母線與設備的連接宜采用軟連接母線槽懸掛吊裝。吊桿直徑應與母線槽的重量相適應，螺母應能調節
③封閉式母線的落地安裝。安裝高度應符合設計要求，立柱可采用鋼管或型鋼制作。封閉式母線的垂直安裝，沿墻或柱子處，應做固定支架，過樓板處應加裝防振裝置
④封閉式母線的敷設長度超過 40m 時，應設置伸縮節；跨越建筑物的伸縮縫或沉降縫處，應采取相應的措施
⑤封閉式母線插接箱的安裝應可靠固定，垂直安裝時，安裝高度應符合設計要求，設計無要求時，插接箱底口宜大于 1.4m。封閉式母線穿越防火墻、防火樓板時，應設置防火隔離措施。
5）無負荷試運行驗收
①試運行條件：變配電室己達到送電條件，潔凈室（區）建筑裝飾及相關工程都施工完成，并清理干凈，與插接式母線連接的設備及其連線安裝完畢，絕緣良好。
② 對封閉式母線進行全面的整理，清掃千凈，接頭連接緊密，相序正確，外殼接地良好。絕緣搖測符合設計、標準規范要求，并做好記錄，
③ 送電無負荷試運行 24h 無異常現象，按規定辦理驗收手續，交付建設單位，同時提交驗收資料。
6） 成品保護：封閉插接母線安裝完畢，暫時不能送電試運行，應在其現場設置明顯的標識牌，防止損壞；若有其他工種作業時，應對封閉插接母線采取相應的保護措施，避免引起“母線”的損傷。
